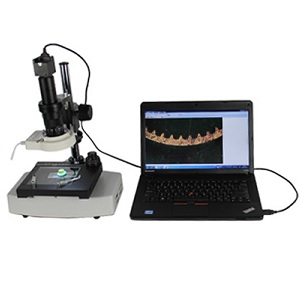

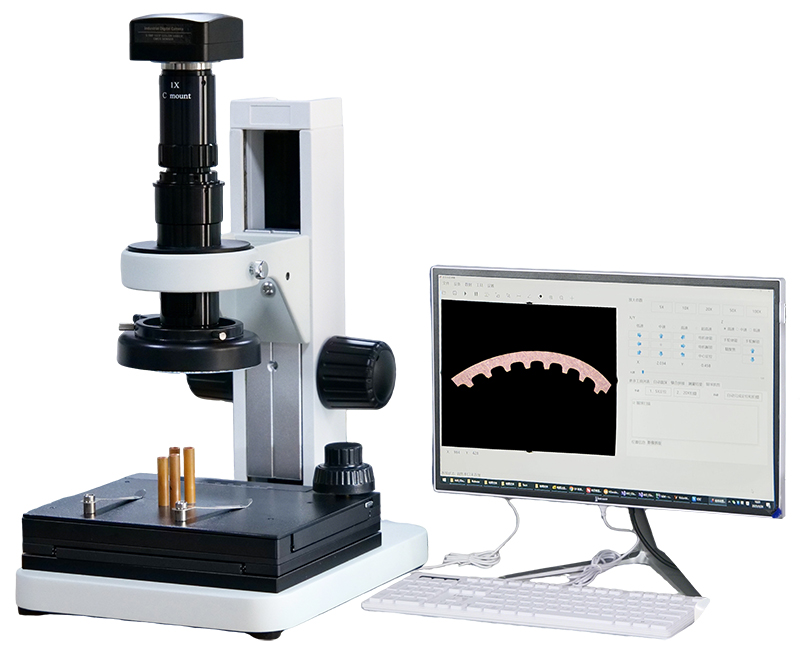

MM-45X视频测量显微镜
当前位置:首页 - 产品中心 - 显微镜 - 视频测量显微镜 - MM-45X视频测量显微镜





















系统特点

1. 该变倍显微镜变倍方便,工作距离长,可靠性高;

2. 放大倍率倍数,实现分档调节;

3. 放大倍率倍数范围宽,变倍显微镜可同时实现:测量齿参数,计数铜管齿数,测量螺旋角;

4. 采用高分辨率数码摄像头,总像素超过三百万像素,图象清晰。与模拟摄像头相比,测量精度可提高一倍以上。

5. 测量图像的各种几何参数,方便、准确;

6. 专门针对具体零件定制,例如:铜管行业,可直接测齿所有参数,可统计并自动生成齿参数测量报告。

系统配置

一、硬件

变倍显微镜

连续物镜:0.7X-4.5X

测量精度:0.005mm

机械载物台移动范围:X轴:75mm Y轴:55mm

物方视场直径可达:28mm

工作距离:108mm

调焦范围:60mm

照明:

光源:环型灯/底部灯,亮度可调

成像系统:DC130彩色数字摄像机

超过300万像素,彩色, 1/2-inch

彩色, 靶面1/2-inch, 逐行扫描

即插即用和自动电源控制,通过USB2.0接口供电

二、 Image- 3000测量系统软件

1. 提供总像素超过三百万像素的高分辨率彩色图象;

2. 图象快速传递到计算机,可调节图象的亮度、对比度等图象处理、以压缩格式保存图片;

3. 测量图象上的各种通用几何参数

1)、两点距离;2)、圆的直径;3)、三点画圆的直径;4)、弧度;5)、角度;6)、添加文字说明;7)、点到直线的距离;8)、两平行线的距离

4. 可修改任意测量部位

    通过选取测量部分,可任意修改每个测量图形、修改测量图形的每个部分;移动、删除任何测量图形

5. 专门针对具体零件定制,如针对铜管行业定制,可方便测量所有齿参数,并进行统计分析。

6. 自动生成各种参数测量报告;

7. 图象上附加上刻度标尺,放大倍数始终可以确定;

8. 实际倍数或以任意放大倍数打印图象。



三、产品清单

支架      1套 0.5X接口   1只 0.1mm刻度尺  1只
XY移动台  1只 300万彩色CCD摄像机  1只 台式电脑(选配)  1台
主镜筒    1套 LED 环形照明灯   1套 说明书和合格证  各1份
