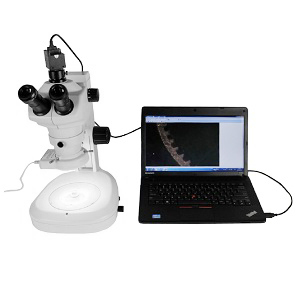

系统描述

1. SM645S体视显微镜为日本NIKON提供OEM生产；

2. 体视显微镜和数码摄像机相连，显微图象可实现高分辨率数值化，总像素超过一百三十万像素的高分辨率，照片进入计算机系统以保存和打印，可按要求实现定倍打印；

3. 使用的计算机可用笔记本计算机，操作简单、携带方便；

4. 图像各种参数测量全面、准确；

5. 图片标尺可叠加在照片上，从而始终确定放大倍数，始终满足实验报告的要求。

系统配置

一. SM645S体视显微镜 1台

产品特点：

1. 防静电功能：架台、变倍镜筒、10X目镜、辅助物镜等都具有防静电功能。

2. 密封功能：变倍镜筒、10X目镜都具有密封功能，当显微镜在油汽、水汽等湿度较高的环境中仍能方便的使用。

3. 防霉功能：在高温或潮湿的环境下都能安然无恙。

4. 具有高清晰度、大视场，长工作距离等特点，逼真地再现了物体的三维影像。

5. 创见性人机学设计，更加保证操作者长时间舒适操作。

规格：

1.本显微镜为连续变倍，变倍比为6.3﹕1

2.物镜变倍范围0.8X——5X

3.目镜：10X（可选15X、20X）

4.总放大倍数：8—50X（可宽展到4-100X）

5.双目观察倾斜45度，双瞳距调节范围52-75mm

包含：

1.连续变倍体视显微镜架台 1台

2.变倍镜筒 1套

3.10X目镜 2只

选配件

A.电脑及打印机

B.金相图像分析测量软件（Image-3000）

二. DC130 彩色数字摄像机 1个

像素 1280 X 1024 超过130万像素，彩色, 1/2-inch

彩色, 靶面1/2-inch, 逐行扫描

帧率： 30f/s @ 640 X 480

即插即用和自动电源控制，通过USB2.0接口供电

三. Image-3000测量系统软件

1． 提供总像素超过一百三十万像素的高分辨率彩色图象；

2． 图象快速传递到计算机，可调节图象的亮度、对比度等图象处理、以压缩格式保存图片；

3． 测量图象上的各种通用几何参数

1、两点距离；2、圆的直径；3 、三点画圆的直径；4、弧度；5、角度；6、添加文字说明；7、点到直线的距离；8、两平行线的距离

4． 可修改任意测量部位

通过选取测量部分，可任意修改每个测量图形、修改测量图形的每个部分；移动、删除任何测量图形

5． 专门针对具体零件定制，如针对铜管行业定制，可方便测量所有齿参数，并进行统计分析。

6． 统计并自动生成各种参数测量报告，自动技术CP、CPK值；

7． 图象上附加上刻度标尺，放大倍数始终可以确定；

8． 以实际倍数或任意放大倍数打印图象。
