THRS-150DX-ZXY全自动洛氏螺栓测试硬度计
当前位置：首页 - 产品中心 - 硬度设备 - 硬度计升级及改造 - THRS-150DX-ZXY全自动洛氏螺栓测试硬度计

 产品介绍：
 1. 采用电子电动加载，高精度传感器，拥有独特的闭环控制系统。
2. 工作台Z轴自动升降，样品台X、Y轴方向自动移动。
3. 按启动键，工作台自动上升，样品触碰到压头后自动加载，自动卸载，自动显示硬度值。
4. 触摸屏界面，操作方 便，直接选择硬度标尺，力值自动在测试参数中改变。
5. 按照标准硬度块，对各个硬度标尺分高、中、低三段进行自动修正。
6. 试验力可通过标准测力计进行自动修正。
7. 可保存设定的坐标点，进行全自动的端淬试验，批量检测，效率大大提高。
8. 可定制各种夹具，对不同规格螺栓进行批量检测。
9. 数据处理功能强大，包括：HR、HB、HV等多种硬度制式转换，设置合格范围，超限自动报警，可输入测试员，样品名称等信息。
10. 更多的样品和试验信息，测量数据U盘保存为EXCEL格式，方便编辑和处理。







技术参数：

 型号  THR-150DX-ZXY
 洛式初试验力  10kgf(98.07N)
 洛式总试验力  60kgf(588N)   100kgf(980N)    150kgf(1471N)
 洛式硬度标尺  HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、 HRL、HRM、HRR、HRP、HRS、HRV
 洛式测试范围  HRA:20-88、HRB:20-100 、HRC:20-70 、HRD:40-77 、HRE:70-100 、HRF:60-100 、HRG:30-94、HRH:80-100、HRK:40-100、HRL:100-120  HRM:85-115、 HRR:114-125
 符合标准  BSEN 6508， ISO 6508， ASTM E18， GB/T230
 保荷时间  0-99s
 硬度值分辨率  0.1HR
 试验力误差  <0.5%
 数据输出  LCD显示
 数据存储  测量值以EXCEL格式保存在U盘中
 转换标尺  洛式、布氏、维氏
 最大允许试件高度  50mm
 压头到机壁距离  200mm
 尺寸  540*280*840mm
 重量  80kg
 电源  AC220±5%，50-60HZ

操作界面

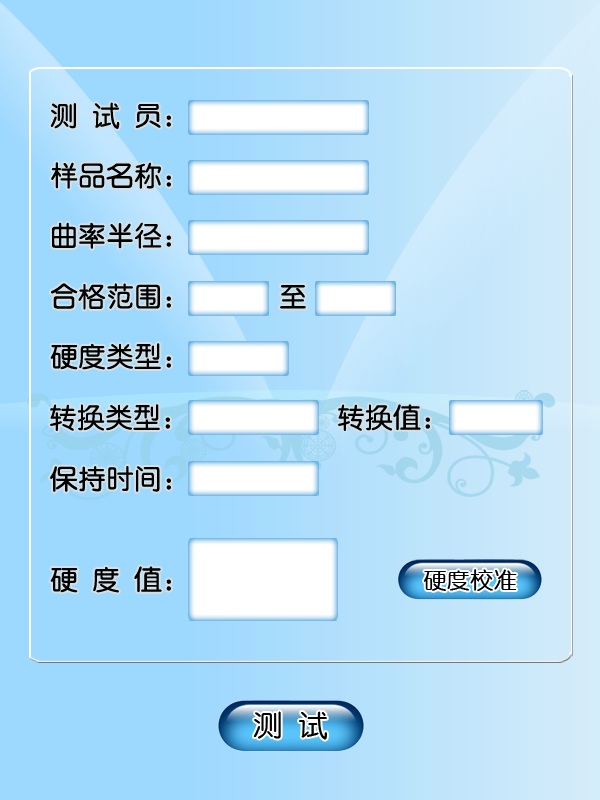

 主界面

 所有洛式标尺，共15种



 高、中、低三段硬度值自动修正

 试验力自动修正

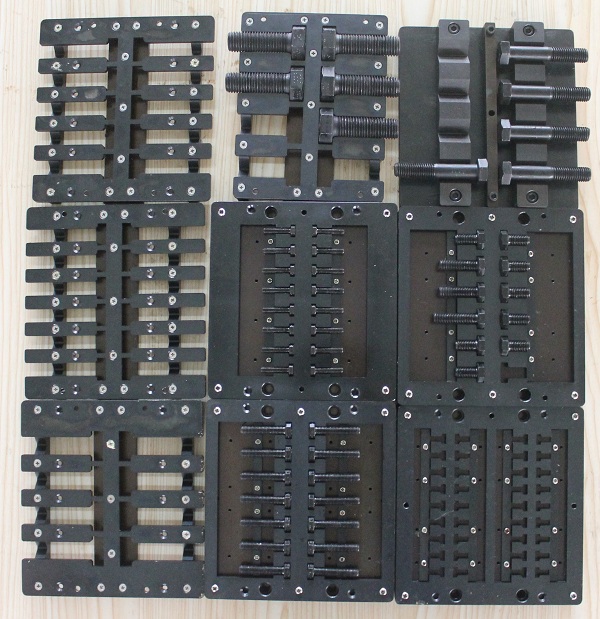

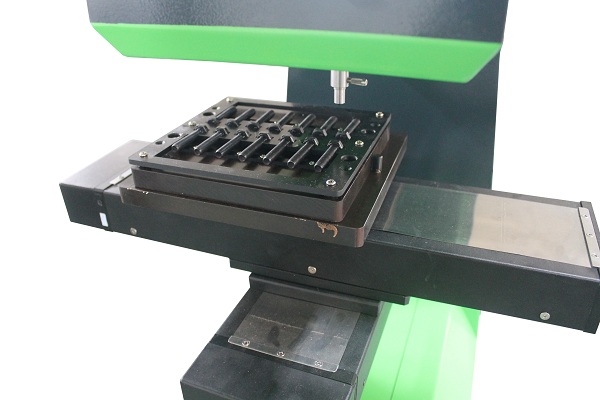

 夹具工装:
 整套模具的结构大体分为下底板和工装2部分。其中工装由大型螺栓工装、小型螺栓工装和螺杆工装。小型螺栓工装由固定板、垫铁、底板、垫条组成；大型螺栓工装由固定板、垫铁、V型条、底板组成；螺杆工装由V型条、挡板、底板组成。
模具材料为GGr15 ，易磨损零件经热处理，硬度在55到60之间。夹具经过发黑处理,不会产生生锈现象。模具重量为4.76KG。

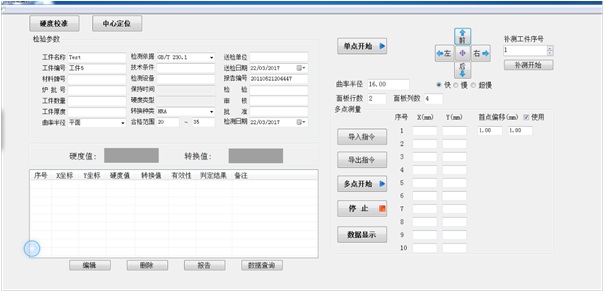

软件界面


 硬度测量系统中为了方便自动测量，程序设定了若干打点序号之后，程序会在点击“多点开始”按钮之后开始单物件的多点测量，会在指定的位置序号上分别打点进行测量，测量结果会出现在测量结果的列表框中，选择“首点偏移”，第一点打压不计入到最终数据中。通过下图中的X、Y值来指定在对应序号上的位置进行分别打点测量。打压结束后，如对某点有疑问可以选择“补测工件号”，点击“补测开始”，硬度计会重新打点。
点击主界面上的“数据显示”，数据会根据主界面选择的“面板行数”，“面板列数”（需要和夹具行列对应）显示数据到表格中，切换“夹具盘”，数据会自动根据产品代码保存到“数据保存”目录中





自动测试螺栓规格

 螺纹尺寸  规格
 M5  M5*12 M5*16(1种)， M5*20 M5*25（1种）
 M6  M6*16 M6*20 M6*25（1种）， M6*30 M6*45（1种）
 M8  M8*12 M8*16 M8*20（1种）， M8*25 M8*30 M8*35 M8*40 M8*45（1种）， M8*55 M8*60(1种)
 M10  M10*20 M10*25 M10*30 M10*35 M10*40（1种）， M10*50 M10*55 M10*60（1种）
 M12  M12*20 M12*25 M12*30 M12*35 M12*40（1种）， M12*45 M12*50 M12*55 M12*60 M12*65 M12*30 M12*80（1种）
 M14  M14*30 M14*35 M14*40 M14*45（1种）， M14*50 M14*60（1种）
 M16  M16*30 M16*35 M16*40 M16*45（1种）， M16*50 M16*55 M16*60 M16*65 M16*70 M16*75 M16*80(1种）
 M20  M20*60 M20*65 M20*70(1种 )

工装一次测量螺栓数量

 螺栓型号  数量（个）  螺栓型号  数量（个）
 M5  36  M14  10
 M6  16  M16  9
 M8  14  M20  9
 M10  12  螺栓  8
 M12  12
