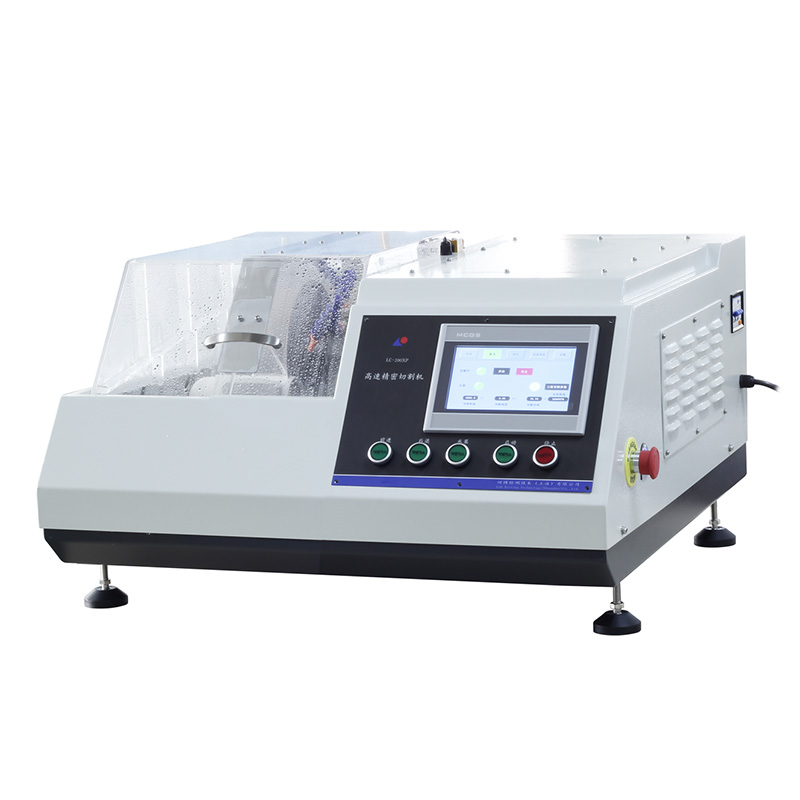

LC-200XP自动高速精密切割机是一款Y轴自动进刀切割机，X轴平移、R轴自动旋转、双刀切割、都可选配定制实现，更大范围适应各种材料切割
产品特点
 |
1.主轴采用变频控制，转速高，无级调速，过载保护。
2.Y轴手动、自动、冲击等多种切割方式。
3.自动/手动X轴平行移动样品，实现样品的平行切割（选件）。
自动X轴平行移动功能，一次启动，自动完成平行样品切割
4.自动样品旋转切割，有效降低样品发热（选件）
5.双刀同时切割，一次即得两面平行的样品（选件）。
6.在同一刀切割过程中，可按多种不同进刀速度和多种不同转速进行切割。
7.自动检测样品切割完成时刻，自动停止切割并自动退刀到初始位置，无需设置样品切割行程。
8.设置参数可储存，可保存多达99套切割工艺，不同材料切割调用对应储存参数，无需每次重新设置参数。

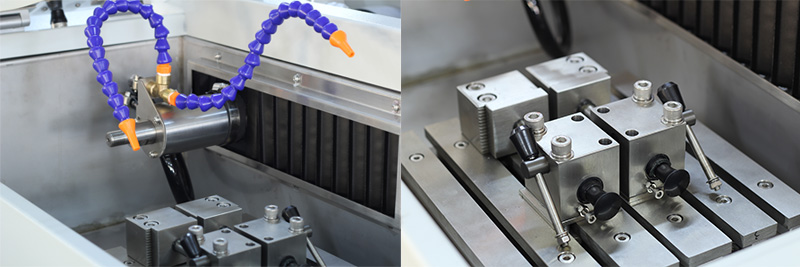

9.样品收集网，防止细小样品掉落。
10.自带外循环水冷却装置。
11.封闭透明防护罩、安全开关为操作者提供保护。
12.语言中、英文切换，方便选择。
名称 |
规格 |
切割片 |
建议φ200xφ32x0.9。直径小于200毫米的其他规格均可使用 |
切割片类型 |
金刚石、CBN及树脂切割片 |
主轴转速 |
500-3000r/min（选配500-5000r/min），无级调速 |
进给速度 |
0.01-3mm/s |
手动进给速度 |
0-5mm/s |
后退速度 |
0-5mm/s |
冲击切割距离 |
0.1-2mm |
切割行程（Y轴） |
200mm |
切割行程（X轴）(选件) |
50mm |
样品旋转（R轴）(选件) |
0-30（转/分），无级调速 |
双刀切割时样品厚度(选件) |
2-16mm |
最大切割直径 |
φ60mm，φ75mm（可选） |
工作台夹持最大长度 |
150mm（可定制） |
工作台夹持最大宽度 |
215mm（可定制） |
电机 |
功率：1.5kw |
切割参数 |
可储存12种 |
电源： |
AC220V 50HZ |
外形尺寸(宽X深X高) |
790×870×455mm |
重量 |
126KG |

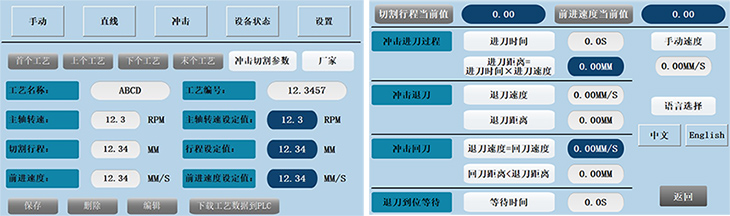

1.参数设置
 |
1)主轴转速：用户可以在500—3000r/min（选配500-5000r/min）之间任意设置来适应材料切割，无极调速运行时设置有效。
2)切割行程：范围0-200mm，设置适当的行程使切割完成停止切割，连续切割同样的样品不需要从新定位。
3)前进速度（切割速度）：范围0.01-3mm/s，选择适应材料的切割速度,满足对材料切割要求，运行时设置无效。
4)工艺名称，工艺编号：直接输入对应参数号，选择对应参数号。
5)下载工艺数据到PLC：将设置的参数下载到PLC。参数显示在右边参数设定值框。
6)保存参数：保存参数前选择要保存的参数号，按下保存参数就会保存到对应的参数号。
7)调取参数: 选择需要的参数号，把该参数号的参数读取到当前。
8)退刀速度：范围0-15mm/s，是指切割运行到设置距离时后退到切割起点的速度，设置越大，退回时就越快。
9)手动速度：范围0-5mm/s,是指是手动前进后退速度，对设备操作不熟练时，应设置小一点，避免切割片撞上工件。
10)直接切割：是普通并且经济的切割模式，适应大多数材料切割选择。（由顶部状态栏选择）
11)冲击切割：适用于无法找到适当切割片的某种特定材料和硬度相当高的材料，并且磨损的材料容易堵塞切割片，或者切割片的磨料不足，冲击切割可能会导致更高的切割片磨损，但会降低工件过热的风险。（由顶部状态栏选择）
进刀距离：范围0.1-2mm，只对冲击切割模式有效，由进刀时间与速度决定，冲击切割的速度越快，切割工件越快。

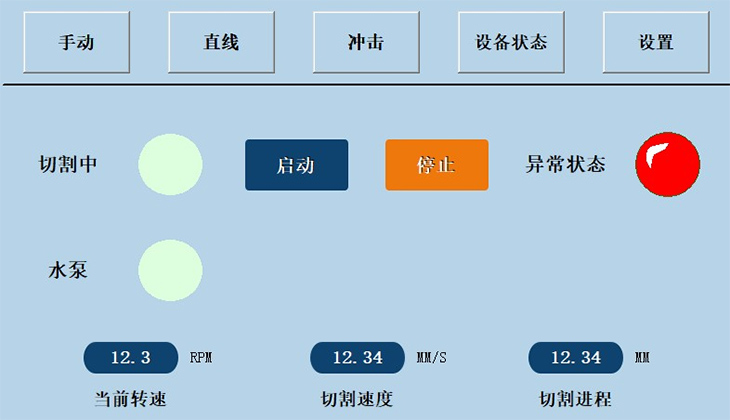

2.运行界面
 |
 |
