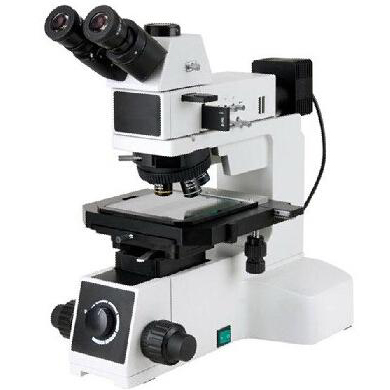

M-60DX正置金相显微镜
当前位置:首页 - 产品中心 - 显微镜 - 金相正置显微镜 - M-60DX正置金相显微镜


产品介绍:

M-60DX各项操作根据人机工程学设计,减轻操作者的使用疲劳。其模块化的部件设计,可对系统功能进行自由组合。涵盖明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能,可根据实际应用,进行功能选择。
该显微镜专业应用于工业检测及金相分析领域,灵活的系统组合、不错的成像性能、稳定的系统结构, 各操作机构根据人机工程学设计,减轻使用疲劳。

 主要特点


1. 长工作距金相物镜
全新设计的长工作距物镜,采用半复消色差技术,其使用的多层宽带镀膜技术,使整个视场内的成像清晰锐利,色彩自然,明亮舒适。长工作距设计,50X 物镜的有效工作距离 7.9mm,100X 物镜的有效工作距离也达到了 2.1mm,更有20X 超长工作距金相物镜,大幅拓展了 MX 机型的应用领域。同步设计了全套明暗场两用物镜,适用于 MX6R 机型,暗场照明亮度比传统暗场物镜提高 2 倍以上。
2. 无限远铰链三通观察头
ETTR 型正像铰链三目观察头,所成像的方位与物体实际方位一致,物体移动的方向跟像面移动的方向相同,便于使用者观察与操作。
3. 丰富的观察方式,满足您的检测需求
 明场观察
 暗场观察
 简易偏光观察
 DIC 微分干涉观察

技术参数:

 产品名称及型号  正置金相显微镜 M-60DX
 部件配置及规格  部件型号  规格描述  数量
 PL10X22  高眼点大视野平场目镜PL10X22mm  1对
 ETTR  5°-35°倾角可调,正像无限远铰链三通观察筒(ETTR)  1只
 OLIPBD5CA-DIC  无限远长工作距平场消色差金相物镜5X-DIC,PL5X/0.15, WD9.0mm  1只
 OLIPBD10NCA-DIC  无限远长工作距平场消色差金相物镜10X-DIC,PL10X/0.3 ,WD900mm  1只
 OLIPBD20NC-DIC  无限远长工作距平场消色差金相物镜20X-DIC,L20X/0.45W,WD340mm  1只
 OLIPBD50NC  无限远长工作距平场半复消金相物镜50X,50X/0.55,  WD7.50mm  1只
 OLIPBD100NC  无限远长工作距平场半复消金相物镜100X,100X/0.80, WD2.10mm  1只
 PI103C5BDIa  内定位5孔明暗场转换器(带DIC插槽)  1只
 MX-DICR  DIC微分干涉组件一片  选件
 RX50MRL2  明暗场反射照明器,带可变孔径光阑,中心可调;可变视场光阑,中心可调;带明暗场照明切换装置。  1只
 MXRTF  透反射式机架,前置低手位粗微同轴调焦机构。粗调行程33mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100V-240V宽电压系统,5W暖色LED(透射)光照明系统,上下独立控制。  1只
 RX50MLH-A  12V/100W 卤素灯箱(反射)(预定中心)  1只
 HB12-100  12V/100W 卤素灯(PHILIPS 7724)  1只
 MXRTSGMC6  6英寸三层机械移动平台,低手位X、Y方向同轴调节;平台面积445mmX240mm,反射照明移动范围:158mmX158mm;透射照明移动范围:100mmX100mm,带离合器手柄,可用于全行程范围内的快速移动;玻璃载物台板。(透/反射用)。  1只
 RX50MPS  固定式起偏镜插板(反射用)  1只
 RX50MPWSR  360度旋转式检偏镜插板(反射用)  1只
 CX40CTV0.5  1/2CTV(0.5X),C接口,可调焦  1只
 倍率  50X、100X、200X、500X、可调(标准配置10X目镜)
 光源  12V100W卤素灯(反射)照明系统,5WLED(透射)光照明系统。

选配件

 A.DIC微分干涉组件一片  B.金相图像分析软件(Image-3000)
 C.金相自动评级软件(MIAS3000)  D.电脑及打印机
