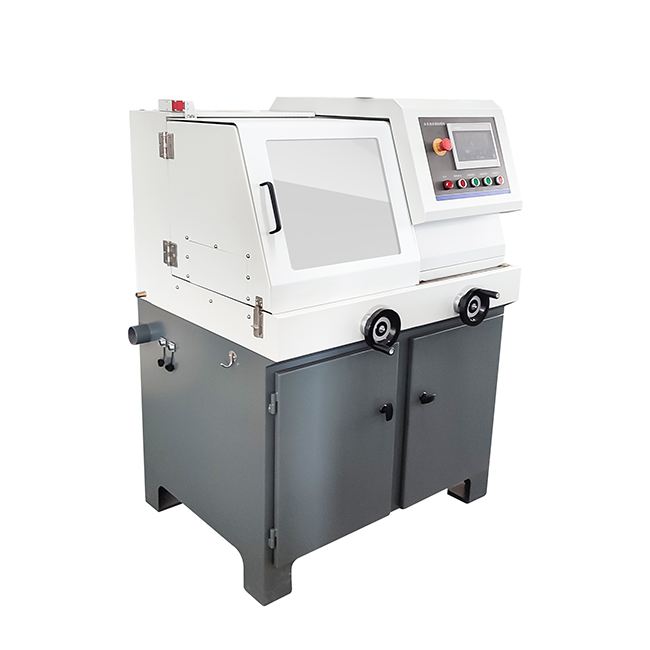

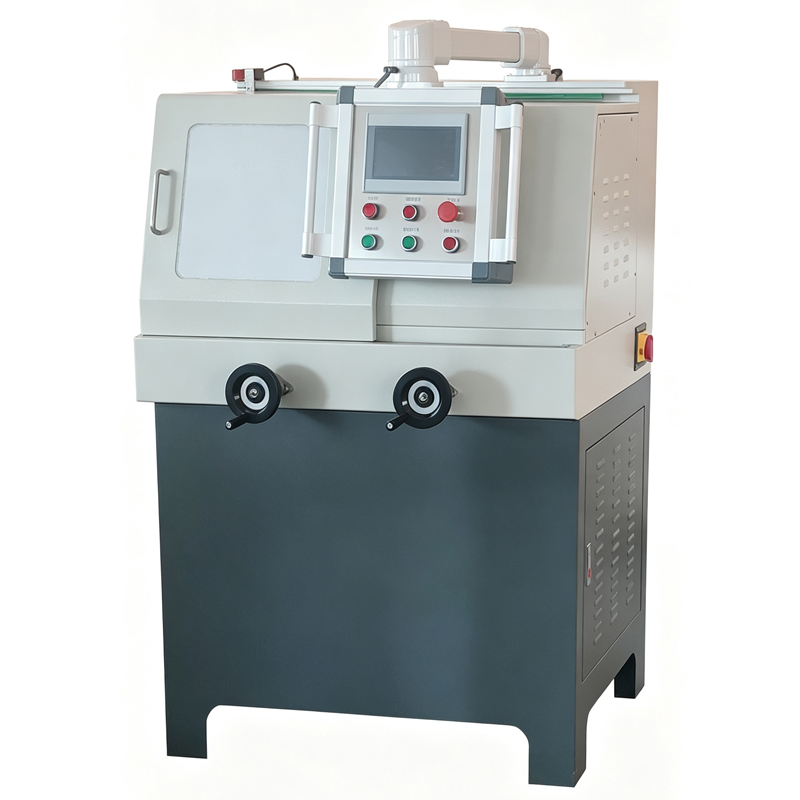

LC-350XP 手自一体全自动金相切割机
当前位置:首页 - 产品中心 - 金相设备 - 切割机 - LC-350XP 手自一体全自动金相切割机
产品特点


LC350XP手动/自动一体金相切割机是集手动方式和自动方式于一体的切割机;具备双Y轴动工作台,进行自动/手动Y轴方向连续的切割功能;该设备可以用于各种形状、尺寸和材料的样品切割。其切割能力可以满足生产检验和实验室日常检测切割样品之用。



1.采用先进的单片机-PLC自动控制,实现全自动切割;
2.样品、切割片可独立移动(双Y轴),切割样品尺寸更大,更灵活
3.样品在夹持状态下,可精密横向移动,移动精度小于0.1毫米,特别有利于薄片样品的平行切割。
4.主电机通过变频器进行驱动,具备从500RPM到3000PRM的转速调整范围,并且转速稳定不会因负载改变,满足了各种不同材料的切割需要。
5.震动(进刀-退刀-进刀)切割模式,使样品切割部位充分冷却,保证切割的样品不再被烧伤;
6.内置9种切割模式。根据样品材料的软、硬程度,对于九种对应的切割参数,这些参数可修改、保存;
7.自动工作状态时,自动进刀、退刀,进刀、退刀速度可设置;
8.可手动操作,不受自动方式影响;
9.采用带有磁性系统的过滤水箱,循环水通过磁性系统时,切割时产生的金属切割碎屑被磁性系统吸出并排除出去,提高样品切割的效果和循环水的利用次数,并且避免堵塞实验室的排水系统;
10.采用全封闭结构,透明防护罩,增加观察视野,横向移门方式,简单轻松,不占用空间;
11.快速夹紧机构,装卡试样方便;
12.钳口和工作台面等主要零部件均采用不锈材料制成,使用寿命长;
13.急停,空气开关为操作者提供保护;



主要参数:

名称

规格

切割片

350*2.5*32

主轴转速

500-3000r/min

进给速度

0.01-3mm/s

切割行程(Y轴)

200mm

切割方式

手动/自动

最大切割能力

φ100mm圆棒或配专用夹具最大可切:长200x宽240x高80mm的长方体

工作台夹持最大长度

120mm

工作台尺寸

282mm*240mm

切割夹具

快速推拉式一组,钳口高度60mm

按键控制

液晶触摸屏,按钮

照明

双lED照明灯

冷却装置

两道冷却水及一道冷却水枪

磁性过滤循环水箱

80L

伺服电机

功率:4KW

紧急制动装置

急停开关

电源:

AC380V 50HZ

外形尺寸

1050*800*1471mm

重量

300KG

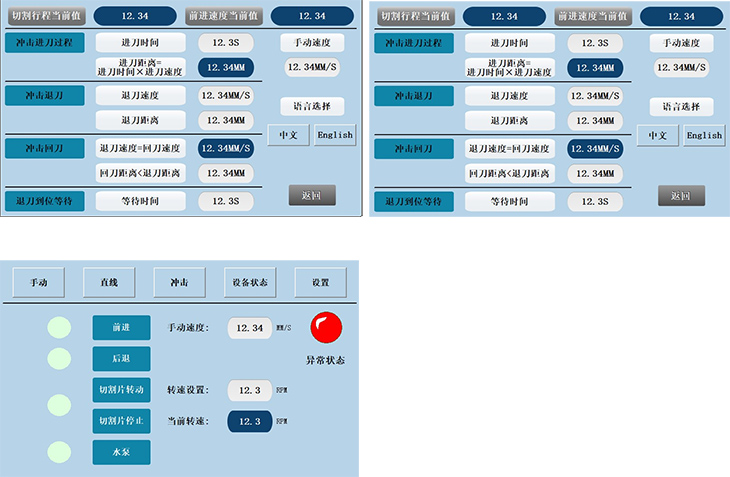

界面:
