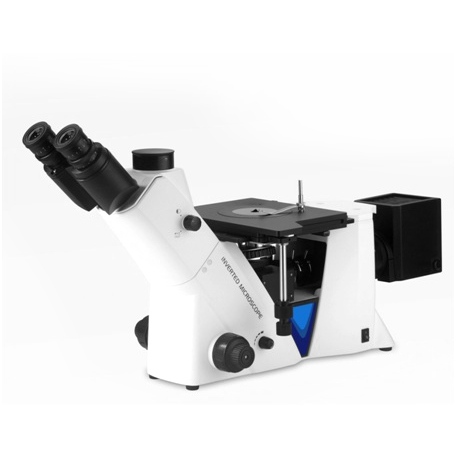

M-45X倒置金相显微镜
当前位置:首页 - 产品中心 - 显微镜 - 金相倒置显微镜 - M-45X倒置金相显微镜
产品特点


1.总放大倍数(标准配置): 50 -500倍,选配100倍物镜(干),放大倍率到1000倍。
2.光学系统:无限远色差校正光学系统,像质更好,分辨率更高,观察更舒适;
3.物镜:长工作距金相物镜,,提供良好的解析度和清晰的图像.
4.目镜:高眼点、超宽视野平场目镜,PL10x/22mm,提供更加宽阔平坦的观察空间并可加装用于测量的各类测微尺;
5.观察筒:铰链式三目,视度可调节,45°倾斜,可进行摄影摄像,对观察图像进行采集和保存,配置电脑和软件实现图像分析;
6.调焦机构:低手位粗微调同轴调焦机构,带有粗调松紧调节装置,粗调每转行程10mm,微调每圈0.2mm,格值0.002mm;
7.照明系统:带可变光阑和中心可调视场光阑的反射式柯拉照明器,自适应100V-240V宽电压,12V50W卤素灯;
8.载物台:超大工作载物台,面积达到210×180mm,移动范围50×50mm,游标刻度0.1mm
9.可调视场光栏和孔径光栏,提供良好的衬度
10. 起偏、检偏插片,可提供偏光观察。





主要参数

产品名称
及型号

金相显微镜 M-45X



规格描述

目镜

高眼点大视野平场目镜PL10X/22mm

光学系统

OTICS无限远色差校正光学系统

放大倍数

标配50 -500倍,选配100倍物镜后可放大倍率到1000倍

物镜









无限远长工作距平场消色差金相物镜PLAN5X/0.13 工作距离24.23mm

无限远长工作距平场消色差金相物镜PLAN10X/0.25工作距离18.48mm

无限远长工作距平场消色差金相物镜PLAN20X/0.40工作距离8.35mm

无限远长工作距平场消色差金相物镜PLAN50X/0.70 工作距离1.95mm

无限远长工作距平场消色差金相物镜PLAN100X/0.90 工作距离1mm (选配)

观察筒

铰链式三目观察筒,45°倾斜,瞳距调节范围:48~76mm,
两档转换式观察

粗微调焦装置

低手位同轴粗微调焦机构。行程38mm,微调精度0.002mm。带有防止下滑的调节松紧装置。

载物台

三层机械移动载物台,面积210×180mm,移动范围50×50mm,游标刻度0.1mm

照明系统

反射式柯拉照明系统12V/50W卤素灯,中心可调(宽电压输入:100V~240V),亮度连续可调

物镜转换器

内定位五孔转换器

偏光装置

起偏器,检偏器。检偏镜插片,可360°旋转

摄像接口

标配0.5×C-Mount接口(选配:1×)
