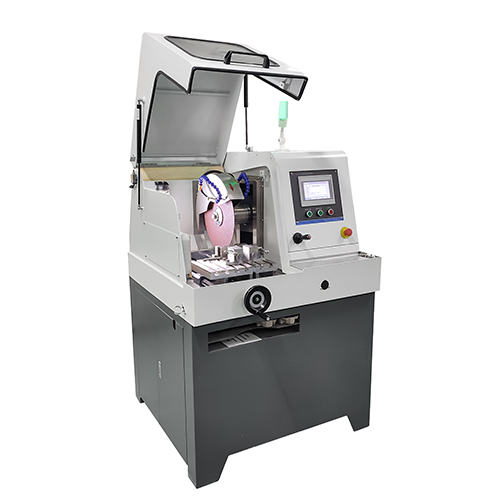

1.采用了先进的电气技术(LC-400YAZA/LC-400YAZ):
-PLC可编程控制器
-触摸屏人机交互
-闭环控制的高精度进度电机
-变频控制的变频电机
2.切割片上下(Z轴)移动实现砍式切割、样品台前后(Y轴)移动实现样品平移式切割:
-上下轴、前后轴可分别移动,也可同时移动;
-两轴均可选手动或自动;
-两轴均采用编码器实现高精度位移控制。
3.对于200种不同的工件,可保存或选取200组对应的切割参数(LC-400YAZA/LC-400YAZ)。
4.每组切割参数保护:切割模式、电机转速、切割行程、进刀深度等影响切割性能的各种参数(LC-400YAZA/LC-400YAZ)。
5.采用大功率的变频电机,可根据被切材料及切割片大小改变转速,以提高切割的可控性(LC-400YAZA/LC-400YAZ)。

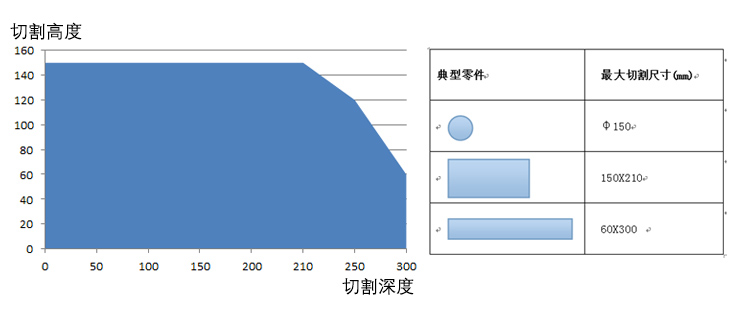

6.切割超大样品:
7.切割位置激光定位。
8.可使用450毫米的切割片(选件),切割直径最大可达170毫米。
9.采用磁性过滤等多级过滤技术,冷却水更干净,大幅提高冷却效果。
10.切割仓和电机等电器仓独立分开,保证了电器的可靠性和安全性。
11.备有切割片存放架和样品存放台,方便使用。
|
设备 |
LC-400YAZA |
LC-400YAZ |
LC-400YZ |
1 |
Y轴进给 |
自动 |
手动 |
|
2 |
Z轴进给 |
自动 |
手动 |
|
3 |
进给模式 |
1)工件连续自动进给; |
1)工件连续自动进给; |
1)工件手动进给; |
4 |
变频调速 |
500~3000转/分 |
500~3000转/分 |
3000转/分 |
5 |
电气控制方式 |
液晶触摸屏,按钮,摇杆 |
液晶触摸屏,按钮 |
按钮 |
6 |
最大行程 |
Z轴100;Y轴300mm |
||
7 |
切割速度 |
0.01~3mm/s |
||
8 |
切割片规格 |
400*3*32 |
||
9 |
切割电机功率 |
4KW |
||
10 |
最大切割直径 |
φ150mm |
||
11 |
最大切割长度 |
300mm |
||
12 |
切割仓尺寸 |
445mm×625mm(可定制) |
||
13 |
切割夹具 |
快速推拉式一组,钳口高度60mm |
||
14 |
照明 |
LED照明灯 |
||
15 |
冷却装置 |
四路冷却水及一路冷却水枪 |
||
16 |
循环水箱 |
磁性过滤,80L |
||
17 |
电源 |
380V/ 50Hz |
||
18 |
重量 |
200公斤 |
||
19 |
外形尺寸 |
1000mm×1000mm×1800mm(长×宽×高) |
||
具体外形以实物为准 |
